本實用新型涉及一種連接結構，具體為一種asa合成樹脂瓦（正脊瓦）連接結構。

背景技術：

樹脂瓦是目前常用的一種建筑屋面裝飾，有防水、保溫隔熱、隔音、耐腐蝕等多種優點。

但由于樹脂瓦的材質硬度高，在安裝時存在一定的難度，連接時對于不同斜度的安裝結構，需要準備不同形狀和尺寸的連接件，較為麻煩。

技術實現要素：

本實用新型的目的在于提供一種asa合成樹脂瓦（正脊瓦）連接結構，解決背景技術中所提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種asa合成樹脂瓦（正脊瓦）連接結構，包括安裝座，所述安裝座左右兩側的底端均水平安裝有安裝塊，兩個所述安裝塊底端的朝外一側均設置有滑塊，兩個所述滑塊的前側橫截面均呈等腰梯形狀，兩個所述滑塊均通過底端的活頁與連接塊連接，兩個所述連接塊的底側均設置有瓦片，兩個所述瓦片的底側均設置有安裝桿，兩個所述安裝桿的頂側均開設有螺紋孔，兩個所述連接塊上均貫穿連接有螺紋桿且兩個螺紋桿均貫穿對應的瓦片且與對應的螺紋孔螺旋連接，兩個所述螺紋桿的頂端均固定安裝有螺栓頭。

作為本實用新型的一種優選實施方式，兩個所述安裝塊的底端均固定安裝有滑軌，兩個所述滑塊均與對應的滑軌滑動連接。

作為本實用新型的一種優選實施方式，兩個所述連接塊朝內一側的底端均設置有防水膜且兩個防水膜的另一端分別與安裝座的底端兩側固定連接。

作為本實用新型的一種優選實施方式，兩個所述螺栓頭和對應的瓦片之間均設置有防水墊。

作為本實用新型的一種優選實施方式，兩個所述連接塊朝內一側的頂側均固定安裝有彈簧且兩個彈簧的另一端均與對應滑塊的朝外一側固定連接。

與現有技術相比，本實用新型的有益效果如下：

1.本實用新型一種asa合成樹脂瓦（正脊瓦）連接結構，由于兩個滑塊均通過底端的活頁與連接塊連接，便于使用者根據兩個瓦片的傾斜角度，調整兩個連接塊的角度，從而兩個連接塊可以與瓦片緊密貼合，適用性較強，有效提高了工作效率。

2.本實用新型一種asa合成樹脂瓦（正脊瓦）連接結構，由于兩個安裝塊的底端均固定安裝有滑軌，且兩個滑塊均與對應的滑軌滑動連接，便于使用者根據兩個瓦片之間的間距，調整兩個滑塊在滑軌上的位置，從而進一步提高本裝置的適用性。

3.本實用新型一種asa合成樹脂瓦（正脊瓦）連接結構，由于兩個連接塊朝內一側的底端均設置有防水膜且兩個防水膜的另一端分別與安裝座的底端兩側固定連接，便于將活頁處的縫隙堵上，避免雨天時漏水。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

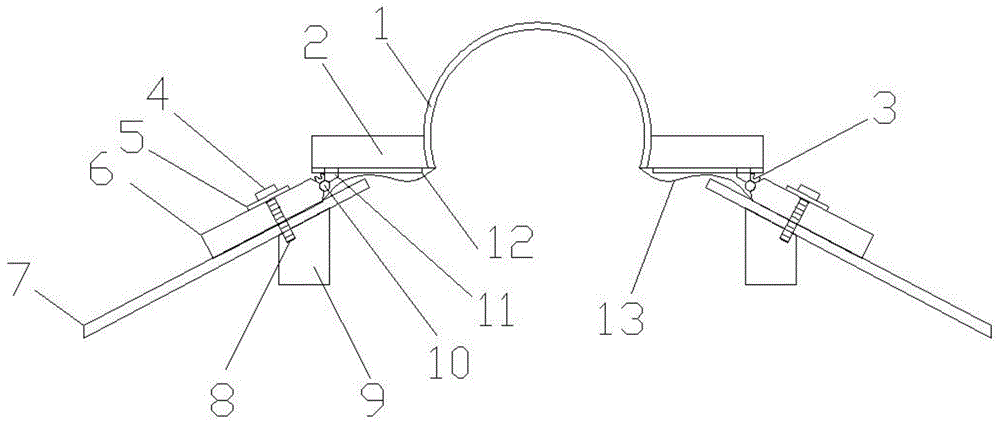

圖1為本實用新型一種asa合成樹脂瓦（正脊瓦）連接結構的主視圖；

圖2為本實用新型一種asa合成樹脂瓦（正脊瓦）連接結構的安裝桿俯視圖。

圖中：安裝座1，安裝塊2，彈簧3，螺栓頭4，防水墊5，連接塊6，瓦片7，螺紋桿8，安裝桿9，活頁10，滑塊11，滑軌12，防水膜13，螺紋孔14。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1-2，本實用新型提供一種技術方案：一種asa合成樹脂瓦（正脊瓦）連接結構，包括安裝座1，所述安裝座1左右兩側的底端均水平安裝有安裝塊2，兩個所述安裝塊2底端的朝外一側均設置有滑塊11，兩個所述滑塊11的前側橫截面均呈等腰梯形狀，兩個所述滑塊11均通過底端的活頁10與連接塊6連接，兩個所述連接塊6的底側均設置有瓦片7，兩個所述瓦片7的底側均設置有安裝桿9，兩個所述安裝桿9的頂側均開設有螺紋孔14，兩個所述連接塊6上均貫穿連接有螺紋桿8且兩個螺紋桿8均貫穿對應的瓦片7且與對應的螺紋孔14螺旋連接，兩個所述螺紋桿8的頂端均固定安裝有螺栓頭4，本實施例中(如圖1和圖2所示)，由于兩個滑塊11均通過底端的活頁10與連接塊6連接，便于使用者根據兩個瓦片7的傾斜角度，調整兩個連接塊6的角度，從而兩個連接塊6可以與瓦片7緊密貼合，適用性較強，有效提高了工作效率。

本實施例中(請參閱圖1)，兩個所述安裝塊2的底端均固定安裝有滑軌12，兩個所述滑塊11均與對應的滑軌12滑動連接，便于使用者根據兩個瓦片7之間的間距，調整兩個滑塊11在滑軌12上的位置，從而進一步提高本裝置的適用性。

本實施例中(請參閱圖1)，兩個所述連接塊6朝內一側的底端均設置有防水膜13且兩個防水膜13的另一端分別與安裝座1的底端兩側固定連接，便于將活頁10處的縫隙堵上，避免雨天時漏水。

本實施例中(請參閱圖1)，兩個所述螺栓頭4和對應的瓦片7之間均設置有防水墊5，有利于將螺紋頭4與瓦片7之間的縫隙堵上，避免漏水。

本實施例中(請參閱圖1)，兩個所述連接塊6朝內一側的頂側均固定安裝有彈簧3且兩個彈簧3的另一端均與對應滑塊11的朝外一側固定連接，有利于對連接塊6施加彈力，從而使連接塊6與瓦片7貼合的更緊。

需要說明的是，本實用新型為一種asa合成樹脂瓦（正脊瓦）連接結構，包括安裝座1、安裝塊2、彈簧3、螺栓頭4、防水墊5、連接塊6、瓦片7、螺紋桿8、安裝桿9、活頁10、滑塊11、滑軌12、防水膜13、螺紋孔14，部件均為通用標準件或本領域技術人員知曉的部件，其結構和原理都為本技術人員均可通過技術手冊得知或通過常規實驗方法獲知，工作時，根據兩個瓦片7的傾斜角度和間距，調整兩個連接塊6的角度，和調整兩個滑塊11在滑軌12上的位置，從而兩個連接塊6可以與瓦片7緊密貼合，而兩個連接塊6受到彈簧3施加的彈力，與瓦片7貼合的更緊，***后再將螺紋桿8貫穿瓦片7固定在安裝桿9上的螺紋孔14內即可。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點，對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
