本實用新型涉及建材技術領域，具體涉及一種樹脂瓦。

背景技術：

合成樹脂瓦，是運用高新化學化工技術研制而成的新型建筑材料，具有重量輕、強度大、防水防潮、防腐阻燃、隔音隔熱等多種優良特性，普遍適用于開發區平改坡、農貿市場、商場、住宅小區、新農村建設居民高檔別墅、雨篷、遮陽篷、仿古建筑等。

屋頂脊瓦主要包括正脊瓦和斜脊瓦，兩者連接需要采用三通瓦，現有的合成樹脂斜脊瓦普遍由中部拱形片和兩側的搭接片一體成型而成，拱形片和延伸片連接處強度不足，建筑工人安裝會通過擠壓拱形片使之配合進行安裝，擠壓過程中若力度過大可能導致延伸片上翹，而將延伸片固定在主瓦上時，會使拱形片與延伸片連接處斷裂；另外，合成樹脂脊瓦因其仿古特性而廣受用戶歡迎，現有的合成樹脂脊瓦因頂部為拱形片，在成型過程中難以印制仿古紋路，無法充分呈現脊瓦的古典造型特性。

技術實現要素：

針對現有技術的不足，本實用新型旨在提供一種強度高且能按需設計紋路的合成樹脂斜脊瓦。

為實現上述目的，本實用新型采用如下技術方案：

一種仿古合成樹脂斜脊瓦，包括中部向上凸出的脊瓦部和兩個分別連接在脊瓦部底端兩側的延伸部，所述脊瓦部兩端設有用于搭接安裝的凸棱，所述脊瓦部包括位于中部的拱形部和連接在拱形部兩側的裝飾部，所述裝飾部上具有仿古紋路。

進一步的，所述裝飾部為向外傾斜延伸的平板狀。

進一步的，所述裝飾部與拱形部的連接處具有倒圓角的**折邊過渡部。

進一步的，所述裝飾部與延伸部的連接處具有倒圓角的第二折邊過渡部。

進一步的，所述裝飾部所在平面和延伸部所在平面夾角為110-120°。

進一步的，所述脊瓦部中部設有加強筋。

進一步的，所述延伸部上設有若干用于搭接主瓦且傾斜延伸的弧面凸起。

進一步的，所述弧面凸起與裝飾部底部連接。

進一步的，所述弧面凸起靠近裝飾部的末端具有連接延伸部的平邊。

進一步的，所述仿古紋路為外凸紋。

本實用新型具有如下有益效果：

相比現有的合成樹脂斜脊瓦，本實用新型設置凸棱進行限位搭接，可減少安裝成本、提高安裝效率；另外，脊瓦部分成位于中部的拱形部和連接在拱形部兩側的裝飾部，可保證本實用新型具有足夠的支撐強度和一定的彈性形變能力，并能根據安裝環境調整而匹配具體斜梁結構、傾斜度進行安裝；此外，裝飾部設置仿古紋路能糅合古典文化和現代材料工藝，提高產品競爭力。

附圖說明

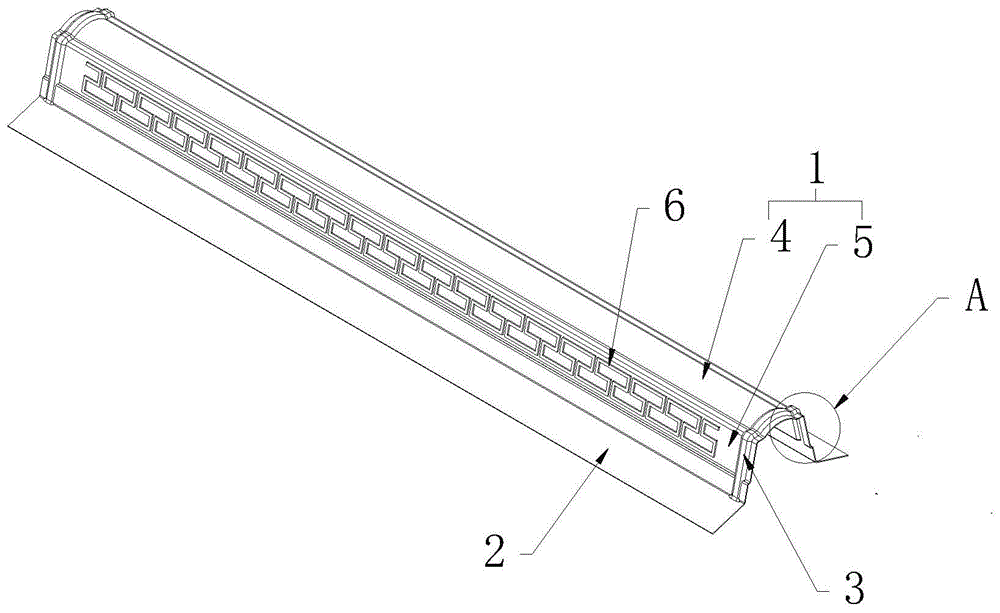

圖1為本實用新型實施例一的結構示意圖；

圖2為圖1中a處放大圖；

圖3為本實用新型實施例二的結構示意圖；

圖4為本實用新型實施例三的結構示意圖；

圖5為本實用新型實施例四的結構示意圖；

圖6為本實用新型實施例三的俯視圖；

圖中：1、脊瓦部；2、延伸部；3、凸棱；4、拱形部；5、裝飾部；6、仿古紋路；7、**折邊過渡部；8、第二折邊過渡部；9、加強筋；10、弧面凸起；11、平邊。

具體實施方式

下面結合附圖及具體實施例，對本實用新型作進一步的描述，以便于更清楚的理解本實用新型要求保護的技術思想。

如圖1所示本實用新型一種仿古合成樹脂斜脊瓦，其包括中部向上凸出的脊瓦部1和兩個分別連接在脊瓦部1底端兩側的延伸部2，所述脊瓦部1兩端設有用于搭接安裝的凸棱3，所述脊瓦部1包括位于中部的拱形部4和連接在拱形部4兩側的裝飾部5，所述裝飾部5上具有仿古紋路6。

值得一提的是，本實用新型為合成樹脂一體成型的瓦型產品。

本實用新型設置凸棱3進行限位搭接，正脊瓦、三通瓦與本實用新型之間的搭接部分無需采用螺絲等固件進行固定，可減少螺絲用材，還能提高安裝效率；另外，脊瓦部1分成位于中部的拱形部4和連接在拱形部4兩側的裝飾部5，合成樹脂材質的拱形部4結構可保證本實用新型具有足夠的支撐強度和一定的彈性形變能力，在實際安裝時，根據配合需求或誤差原因，拱形部4需要略微張開或收緊以進行安裝調整，以匹配具體斜梁結構、傾斜度進行安裝，連接在拱形部4兩側的裝飾部5可擴大改調整范圍的極限值，可有效避免拱形部4折損的情況，并提高本實用新型的適用范圍；此外，裝飾部5搭在斜脊側面，用戶可在戶外直接觀察到裝飾部5外表，裝飾部5設置仿古紋路6能糅合古典文化和現代材料工藝，展現文化遺產的推陳出新。

優選地，所述延伸部2為平板狀，延伸部2用于主瓦的連接，一般鋪設于主瓦上方并采用自攻螺絲進行固定。

優選地，所述裝飾部5為向外傾斜延伸的平板狀，平板裝的裝飾部5便于在其成型時一次性制出仿古紋路6，也便于用戶在戶外觀察仿古紋路6，更利于拱形部4的張開調整。

優選地，所述凸棱3的截面為“冂”型。

優選地，所述裝飾部5與拱形部4的連接處具有倒圓角的**折邊過渡部7，參照圖2所示，**折邊過渡部7為l型，設置**折邊過渡部7可增強本實用新型的結構強度，另外，拱形部4下壓張開時會時**折邊過渡部7上翹，進而使裝飾部5具有更大的擺動幅度，反過來說就是相比沒有**折邊過渡部7的裝飾部，調整裝飾部5相應張開角度時，本實用新型拱形部4的形變更小，可有效避免拱形部4張開過度而損壞。

優選地，所述裝飾部5與延伸部2的連接處具有倒圓角的第二折邊過渡部8，第二折邊過渡部8也為l型；延伸部2用于連接主瓦，根據主瓦鋪設傾斜度，延伸部2要相應帶動裝飾部5的傾斜度，因而設置第二折邊過渡部8以達到與**折邊過渡部7相似的效果，避免第二折邊過渡部8與裝飾部5連接部分撕裂，同時增強本實用新型的結構強度。

優選地，所述裝飾部5所在平面和延伸部2所在平面夾角為110-130°，在本實施例中優選為120°。

優選地，所述仿古紋路6為外凸紋，采用凸紋設計能更還原復古樣式紋路。

如圖3所示為本實用新型的實施例二，其在本實用新型實施例一的基礎上，在所述脊瓦部1中部增設加強筋9，以進一步增強本實用新型的結構強度。

如圖4和6所示為本實用新型的實施例三，其在本實用新型實施例一的基礎上，在所述延伸部2上增設若干用于搭接主瓦且傾斜延伸的弧面凸起10，設置弧面凸起10能使本實用新型的延伸部2與主瓦更貼合，進一步增強本實用新型的防水性能；另外，所述弧面凸起10與裝飾部5底部連接，弧面凸起10從第二折邊過渡部8向外延伸，以增強延延伸部2與裝飾部5之間的連接強度。

如圖5所示為本實用新型的實施例四，其為本實用新型實施例三的變形，其上弧面凸起10靠近裝飾部5的末端具有連接延伸部2的平邊11，使弧面凸起10與裝飾部5分隔。

相比現有的合成樹脂斜脊瓦，本實用新型設置凸棱3進行限位搭接，可減少安裝成本、提高安裝效率；另外，脊瓦部1分成位于中部的拱形部4和連接在拱形部4兩側的裝飾部5，可保證本實用新型具有足夠的支撐強度和一定的彈性形變能力，并能根據安裝環境調整而匹配具體斜梁結構、傾斜度進行安裝；此外，裝飾部5設置仿古紋路6能糅合古典文化和現代材料工藝，提高產品競爭力。

對于本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及變形，而所有的這些改變以及變形都應該屬于本實用新型權利要求的保護范圍之內。
